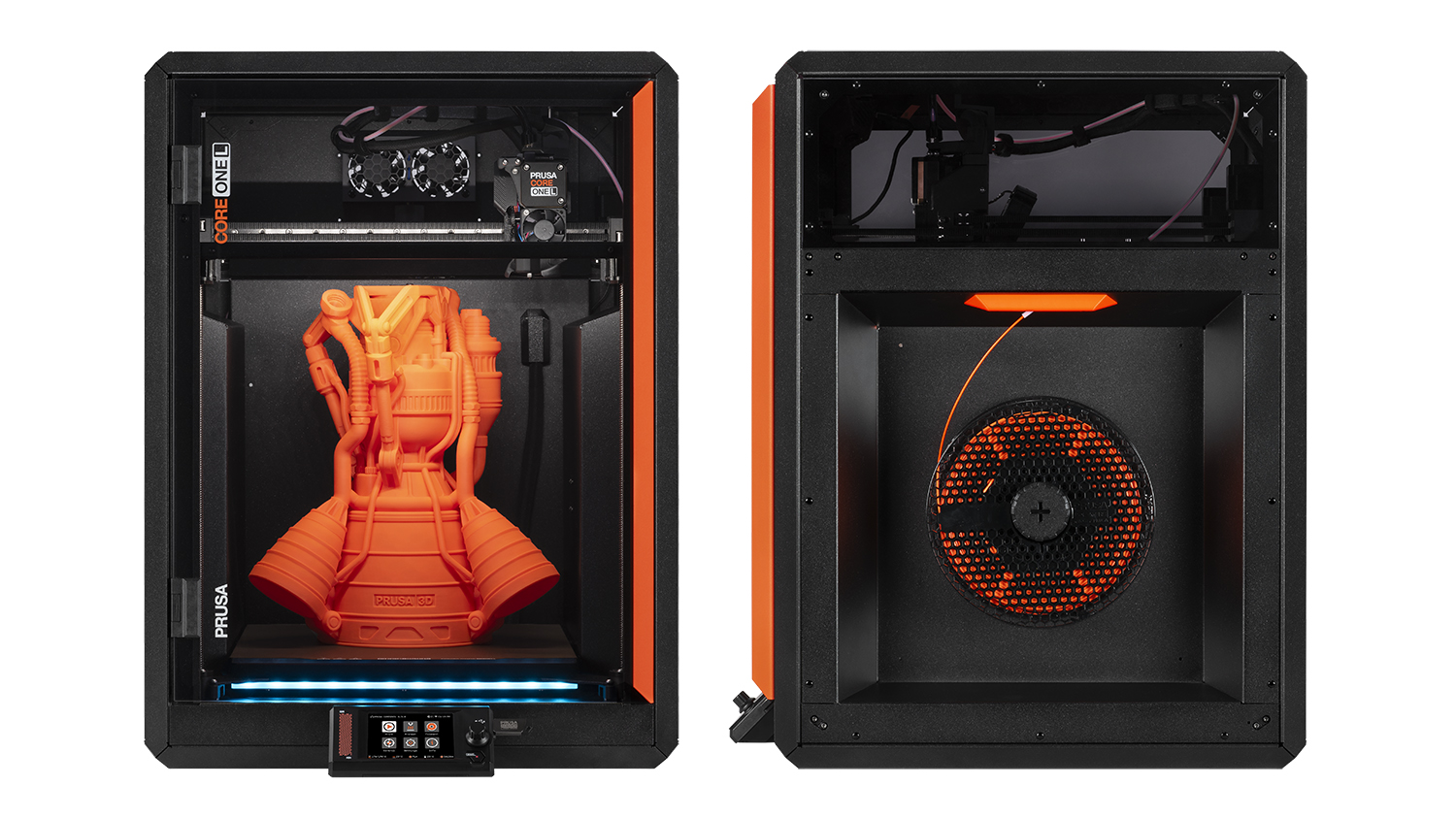

Prusa Core One + Bondtech INDX: automatická výměna nástrojů nové generace
Když Prusa představila uzavřenou CoreXY tiskárnu Core One, bylo od začátku jasné, že cílí nejen na hobby uživatele, ale i na malé výrobní provozy a profesionální dílny. Chyběl ale jeden klíčový dílek skládačky: chytré, spolehlivé a praktické řešení pro multimateriálový tisk.
Tím dílkem je Bondtech INDX – automatický toolchanger vyvinutý speciálně pro Prusa Core One (a Core One+), který umožňuje tisk až z osmi materiálů bez klasických nevýhod multimateriálových systémů.
V tomto článku se podíváme na:
- co přesně je Bondtech INDX a jak funguje,
- jaké má výhody oproti MMU a klasickým toolchangerům,
- pro koho se kombinace Prusa Core One + Bondtech INDX opravdu vyplatí,
- praktické tipy pro plánování projektů a workflow.
Co je Bondtech INDX a proč je to velký krok vpřed
Bondtech INDX (INduction Dynamic eXtruder) je modulární systém automatické výměny nástrojů, který z Core One dělá plnohodnotnou multimateriálovou výrobní platformu.
Klíčové vlastnosti INDX
Z aktuálně dostupných informací vyplývá, že INDX přináší několik zásadních inovací: (prusa3d.com)
-
Až 8 nástrojů / materiálů současně
- základ může být čtyřnástrojová konfigurace s možností rozšíření až na osm nástrojů,
- každý nástroj má vlastní trysku a filamentovou cestu.
-
Smart Toolhead
- hliníkové tělo s integrovanou indukční (INDX) rychloohřevnou zónou, která dokáže ohřát trysku z pokojové teploty na tiskovou teplotu během několika sekund,
- dynamický dvoukolový (dual-drive) podavač, který se automaticky přizpůsobuje tvrdým i měkkým materiálům (PLA, PETG, nylon, TPU atd.),
- kontaktní senzory pro přesné snímání teploty a polohy.
-
Pasivní nástroje (Thin Passive Tools)
- jednotlivé nástroje jsou extrémně tenké – rozteč kolem 35 mm umožňuje umístit až 8 nástrojů do poměrně kompaktního prostoru, (prusa3d.com)
- pasivní nástroj obsahuje jen filamentovou cestu, trysku a chlazení – žádnou vlastní elektroniku.
-
Automatická výměna bez masivní pohyblivé hlavy
- Core One využívá jedno aktivní extruzní jádro (Smart Toolhead), které se automaticky dokuje k vybranému pasivnímu nástroji,
- minimalizuje se tak hmotnost pohybující se části, což je zásadní pro rychlost a kvalitu tisku.
Výsledkem je systém, který se chová jako toolchanger, ale zůstává relativně kompaktní, rychlý a ekonomický.
Core One, MMU3 a INDX: jaké jsou rozdíly
Ještě před INDX existovalo pro Prusa tiskárny multimateriálové řešení MMU3 (Multi Material Upgrade 3), které dokáže podávat až 5 filamentů do jedné trysky. U Core One se s ním také počítá, ale princip je jiný než u INDX. (3druck.com)
MMU vs. INDX – dva přístupy k multimateriálu
MMU3:
- 1 tryska, až 5 filamentů,
- přepínání materiálu probíhá přepojováním filamentů do jedné trysky,
- vždy je potřeba určitá délka filamentu vytlačit a natáhnout (purge),
- vhodné hlavně pro barevný tisk s podobnými materiály.
Bondtech INDX na Core One:
- až 8 samostatných nástrojů s vlastní tryskou,
- prakticky nulová potřeba purge věží, protože každý materiál má vlastní trysku,
- rychlé ohřátí / zchlazení trysky pomocí indukčního ohřevu,
- ideální nejen pro barvy, ale zejména pro kombinaci odlišných materiálů.
Kdy dává smysl MMU a kdy INDX
- Pokud chcete hlavně více barev v rámci jednoho materiálu (např. PLA figurky, loga, nápisy) a řešíte cenu upgradu, MMU3 je stále velmi rozumná cesta.
- Pokud ale plánujete kombinovat technické materiály, chcete minimalizovat odpad a zkrátit časy výměny, nebo chcete škálovat na poloprofesionální výrobu, dává větší smysl investice do Core One + INDX.
Jak funguje výměna nástroje v praxi
I když detailní implementace v Prusa sliceru a firmware se může ještě vyvíjet, z dostupných materiálů lze princip shrnout takto: (prusa3d.com)
-
Parkování aktivního nástroje
- tisková hlava dojede do dokovací pozice,
- aktivní nástroj (tryska) se mechanicky odpojí od Smart Toolhead.
-
Vybrání nového nástroje
- hlava dojede k jinému dokovacímu slotu,
- Smart Toolhead se přesně zarovná a mechanicky spojí s dalším pasivním nástrojem.
-
Rychlý ohřev a kontrola materiálu
- indukční ohřev nahřeje trysku na potřebnou teplotu v řádu jednotek sekund,
- extruder si automaticky přizpůsobí přítlak podle typu filamentu.
-
Pokračování tisku
- tisk pokračuje tam, kde předchozí nástroj skončil,
- systém může používat kalibrační tahy na okraji podložky místo purge věže.
Díky tomu je možné střídat materiály a barvy téměř bez prostojů a bez desítek gramů odpadu na každém výtisku.
Proč je INDX zajímavý pro malé série a výrobu na zakázku
Spojení Core One + INDX není jen hračka pro nadšence; cílí zejména na profesionály, prototypové dílny a malé výrobce.
Hlavní přínosy pro profesionální použití
-
Méně odpadu, nižší náklady na materiál
- Klasické multimateriálové systémy (včetně AMS a MMU) generují při každé změně barvy/materiálu odpad v podobě výplachů.
- INDX díky vlastním tryskám pro každý materiál tento problém prakticky eliminuje.
-
Vyšší opakovatelnost a méně ruční obsluhy
- Možnost naložit až 8 cívek najednou a nechat tiskárnu pracovat bez zásahu operátora, (prusa3d.com)
- ideální pro zakázkovou výrobu menších sérií s častou změnou barev či materiálů.
-
Kombinace materiálů v jednom výtisku
- tvrdý + pružný materiál (např. PETG + TPU) v jedné součásti,
- konstrukční díl + rozpuštitelná podpěra,
- estetický plášť + technické jádro.
-
Lepší využití uzavřené komory Core One
- Core One díky řízení teploty v komoře a plně uzavřené konstrukci dobře zvládá i technické materiály,
- s INDX lze současně pracovat s materiály, které by jinak vyžadovaly časté přepínání cívek.
Konkrétní scénáře použití
1. Funkční díly s měkkými vložkami
Například:
- rukojeti nářadí s měkkým gripem,
- tlumicí prvky,
- panty a klouby s pružnými částmi.
Core One + INDX umožní tisknout nosnou část z PETG či ASA a pružné prvky z TPU v jednom průchodu bez ručního přerušování a výměny filamentu.
2. Mechanismy s rozpustnými podpěrami
Tisk komplikovaných vnitřních kanálů nebo dutin často vyžaduje podpěry, které nejde snadno odstranit.
S INDX můžete:
- tisknout hlavní díl z PETG nebo nylonu,
- podpěry z rozpustného materiálu,
- po tisku jen vložit díl do lázně a nechat podpěry rozpustit.
3. Výrobky s brandováním a barevnými vrstvami
Pro zakázkovou výrobu:
- loga a texty v kontrastní barvě,
- vícebarevné ovládací prvky,
- barevné vložky v technických dílech.
Díky rychlým výměnám nástrojů a absenci purge věží lze takové díly vyrábět ekonomičtěji než na klasických multimateriálových systémech.
Na trhu už existuje několik konceptů toolchangerů (např. u jiných značek CoreXY tiskáren), případně kombinace více extruderů a podavačů. Co dělá INDX jiným? (pu-magazine.com)
-
Jeden aktivní extruder, více pasivních nástrojů
- místo osmi plnohodnotných hlav máte jedno chytré jádro a maximálně osm lehkých modulů s tryskami,
- to snižuje cenu a hmotnost systému.
-
Indukční ohřev a rychlé přepnutí
- minimalizuje "mrtvý čas" při změně nástroje,
- zvyšuje efektivitu zejména při častém střídání barev/materiálů.
-
Zaměření na praktické použití, ne jen na demonstraci možností
- návrh směřuje k tomu, aby byl systém rozšiřitelný (4 → 8 nástrojů),
- aby dobře fungoval jak v domácí dílně, tak v malé výrobě.
Na co myslet před pořízením Core One + INDX
Než se do této kombinace pustíte, je dobré promyslet několik praktických aspektů.
1. Umístění a prostor
- Systém zabírá o něco více místa uvnitř tiskárny (přední dokovací lišta nástrojů),
- je vhodné počítat s dobrým přístupem pro výměnu trysek a údržbu.
2. Materiálové portfolio
Zamyslete se, jaké projekty nejčastěji tisknete:
- Pokud převládají jednobarevné technické díly, možná vám bude stačit samotná Core One.
- Pokud se často pohybujete mezi více barvami nebo kombinací tvrdý/pružný/rozpustný materiál, INDX začíná dávat velký smysl.
3. Slicer a workflow
- Je potřeba počítat s tím, že příprava G-code pro 8 materiálů je komplexnější než pro klasický jednometariálový tisk.
- Vyplatí se vytvořit si:
- knihovnu profilů materiálů (teploty, rychlosti, retrakce),
- šablony projektů pro typické kombinace (např. konstrukční díl + TPU těsnění),
- jasnou strukturu názvů filamentů a slotů (abyste vždy věděli, co je kde naloženo).
4. Servis a údržba
- Více nástrojů znamená více trysek a filamentových cest k údržbě,
- na druhou stranu – degradace jedné trysky vám nezastaví celý systém, jen konkrétní nástroj.
Tipy, jak z INDX dostat maximum
-
Začněte se 2–4 nástroji
- i když je lákavé rovnou využít všech 8, pro začátek je rozumné začít menším počtem materiálů a ověřit si spolehlivost a nastavení.
-
Rozdělte nástroje podle typu úlohy
- např.:
- Nástroj 1–2: primární konstrukční materiály (PETG, ASA),
- Nástroj 3: podpěry (stejný materiál s jiným nastavením nebo jiný materiál),
- Nástroj 4: ibilní materiál (TPU),
- Nástroj 5–8: barvy / speciální materiály pro konkrétní zakázky.
-
Používejte rozdílné trysky pro různé materiály
- abrazivní materiály (CF, GF plněné filamenty) vždy na tvrzené / rubínové trysce,
- běžné materiály na mosazné pro co nejlepší kvalitu povrchu.
-
Testujte adhezi mezi materiály
- ne všechny kombinace materiálů k sobě dobře přilnou,
- před sérií je dobré vytisknout jednoduché spojovací vzorky (např. "sendvič" dvou materiálů) a zkusit je mechanicky oddělit.
-
Využívejte uzavřenou komoru Core One
- pro technické materiály (ABS/ASA, nylon, PC) držte v komoře stabilní zvýšenou teplotu,
- u materiálů, kterým neprospívá horké prostředí (např. některé TPUs), zvažte pro ně samostatný nástroj s jiným nastavením chlazení a menším podílem času v tiskové komoře.
Pro koho je kombinace Core One + INDX ideální
1. Malé výrobní firmy a zakázkové dílny
- zakázky na malé a střední série funkčních dílů,
- potřeba rychle přepínat mezi materiály a barvami bez časté ruční výměny cívek.
2. Vývojové a prototypové týmy
- iterace prototypů z různých materiálů,
- tisk sestav, které kombinují tvrdé a pružné části v jednom kroku.
3. Pokročilí hobby uživatelé
- nadšenci, kteří už vyčerpali možnosti klasických jednometariálových tiskáren a MMU,
- zaměření na komplexní, vícebarevné a multimateriálové projekty.
Shrnutí: další evoluční krok v multimateriálovém FDM tisku
Prusa Core One samotná představuje moderní, uzavřenou a dobře odladěnou CoreXY platformu. V kombinaci s Bondtech INDX se z ní ale stává plnohodnotný multimateriálový výrobní nástroj nové generace.
Hlavní benefity této kombinace:
- až 8 materiálů bez nutnosti ručně přehazovat cívky,
- prakticky nulový odpad z purge věží,
- rychlé výměny nástrojů díky indukčnímu ohřevu,
- možnost kombinovat tvrdé, pružné i rozpustné materiály v jednom dílu,
- lepší ekonomika a vyšší produktivita pro profesionální použití.
Pokud přemýšlíte o tom, jak posunout své 3D tisky od "barevných modelů" k opravdu funkčním, multimateriálovým výrobkům, je kombinace Prusa Core One + Bondtech INDX jedním z nejzajímavějších řešení, která dnes FDM svět nabízí.
