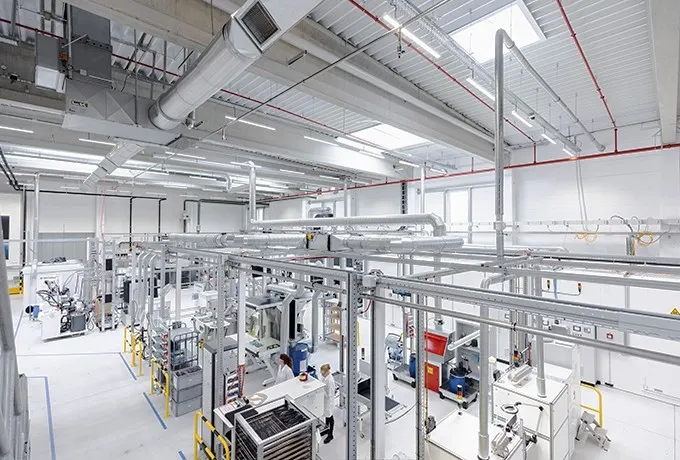

3D tisk už dávno není jen rychlá cesta k prototypu na poradu. Ve výrobě se často vyplatí i pro hotové díly, přípravky, kryty, držáky, měřicí pomůcky nebo malé série produktů. Neznamená to ale, že má nahradit frézování a vstřikování vždy. Správná otázka zní: kolik kusů potřebujete, jak často se bude díl měnit, jaké zatížení ponese a jak drahé je čekání?

U výrobních dílů se proto nevybírá technologie podle dojmu, ale podle celkových nákladů a rizika. 3D tisk umí být nejlevnější i nejrychlejší volba u kusové a malosériové výroby. Vstřikování vyhrává u stabilních vysokých sérií. CNC frézování má stále silné místo tam, kde potřebujete přesný kovový díl, velmi hladké funkční plochy nebo materiálové vlastnosti, které tisk nedá.

Rychlé pravidlo: neřešte jen cenu za kus

U vstřikování bývá cena jednoho výlisku nízká, ale forma stojí hodně peněz a času. U CNC frézování platíte programování, přípravu, upnutí, čas stroje a odpad z polotovaru. U 3D tisku obvykle neplatíte formu ani složité přípravky, ale cena za kus neklesá s objemem tak prudce jako u vstřikování.

Do porovnání proto započítejte:

• návrh a úpravy CAD modelu,
• formu, upínací přípravky nebo CAM programování,
• cenu materiálu a strojního času,
• ruční dokončení, závity, vložky, lepení nebo povrchovou úpravu,
• kontrolu rozměrů a zmetkovitost,
• hodnotu času, který ztratíte čekáním na díly,
• riziko, že se po první sérii změní konstrukce.

Pokud se bavíme o pilotní sérii, náhradním dílu nebo výrobním přípravku, bývá nejdražší právě čekání a změny. V takové situaci může být 3D tisk výhodný i tehdy, když samotný kus vychází dráž než budoucí výlisek.

Kdy se 3D tisk ve výrobě vyplatí

3D tisk dává největší smysl tam, kde potřebujete pružnost. Typicky jde o série od jednotek po stovky kusů, u některých dílů i nízké tisíce. Rozhodující není jen počet kusů, ale také stabilita návrhu. Pokud víte, že se díl bude po testování ještě měnit, forma by vás zbytečně uzamkla do špatné verze.

Dobré případy pro 3D tisk:

• kryty elektroniky pro ověřovací nebo zakázkovou sérii,

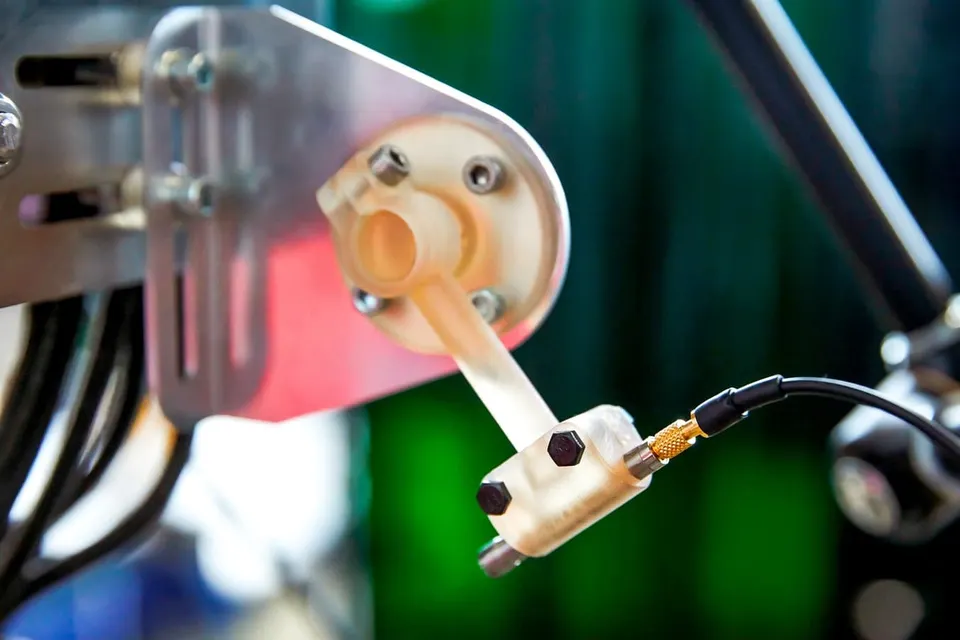

• držáky senzorů, kabeláže, koncových spínačů a kamer,
• vrtací, montážní a kontrolní šablony,
• měkké čelisti, dorazy, distanční vložky a ergonomické rukojeti,
• náhradní díly pro stroje, které se už běžně neprodávají,
• variantní díly, kde má každý zákazník jiný rozměr nebo logo,
• složité tvary s vnitřními kanály, odlehčením nebo integrovanými funkcemi.

Příklad: potřebujete 40 držáků pro montáž světelné závory na balicí lince. Konstrukce se bude ladit podle skutečné pozice stroje a další várka může mít jiný úhel. Tady 3D tisk šetří čas i nervy. Díl vytisknete, vyzkoušíte, upravíte otvor nebo doraz a další den máte novou verzi.

Kdy zvolit CNC frézování

Frézování je lepší volba, pokud má díl pracovat v kovu, musí mít těsné tolerance na přesných plochách, ponese vysoké teploty nebo bude dlouhodobě vystaven vysokému otěru. CNC také vyhrává u jednoduchých hranolových tvarů z hliníku, nerezu nebo technických plastů, kde je obrábění rychlé a opakovatelné.

Typické příklady pro frézování:

• hliníkový nosník s přesnými dosedacími plochami,
• kovová příruba s těsným uložením ložiska,
• forma, lisovací nástroj nebo dlouhodobě namáhaný přípravek,
• díl, který se musí opakovaně upínat s malou tolerancí,
• plastový blok z POM, PEI nebo jiného materiálu, který se špatně tiskne.

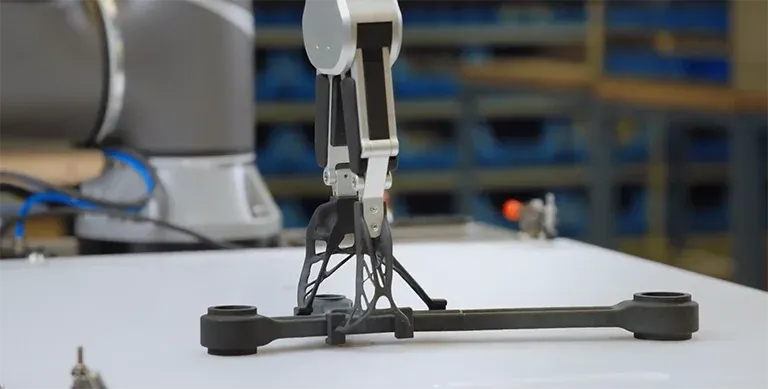

3D tisk a frézování se ale nemusí vylučovat. Často funguje kombinace: tiskem vyrobíte první přípravek, ověříte ergonomii a přístup nástroje, a až finální verzi necháte vyrobit z kovu. Nebo naopak vytisknete levné kryty, záslepky a dorazy, aby CNC stroj zůstal volný pro díly, které přesnost opravdu potřebují.

Kdy zvolit vstřikování plastů

Vstřikování se vyplatí hlavně tehdy, když je díl konstrukčně hotový, bude se vyrábět dlouho a ve velkém množství. Forma je drahá, ale po rozpočítání do tisíců až desetitisíců kusů může být cena jednoho výlisku velmi nízká. Vstřikování také nabídne konzistentní povrch, krátký výrobní takt a širokou paletu průmyslových plastů.

Zvažte vstřikování, pokud:

• budete vyrábět tisíce až desetitisíce stejných kusů,
• geometrie je stabilní a změny jsou nepravděpodobné,
• požadujete vzhled běžného sériového plastového výrobku,
• díl musí splňovat normy, které už máte ověřené pro vstřikovaný materiál,
• kusová cena je důležitější než rychlost první dodávky.

Naopak u prvních 50, 200 nebo 500 kusů může být forma zbytečně velký závazek. Pokud po uvedení produktu zjistíte, že zákazníci chtějí jiný otvor, silnější klip nebo posunutý konektor, změna formy je drahá. U 3D tisku upravíte model a další várka může být jiná.

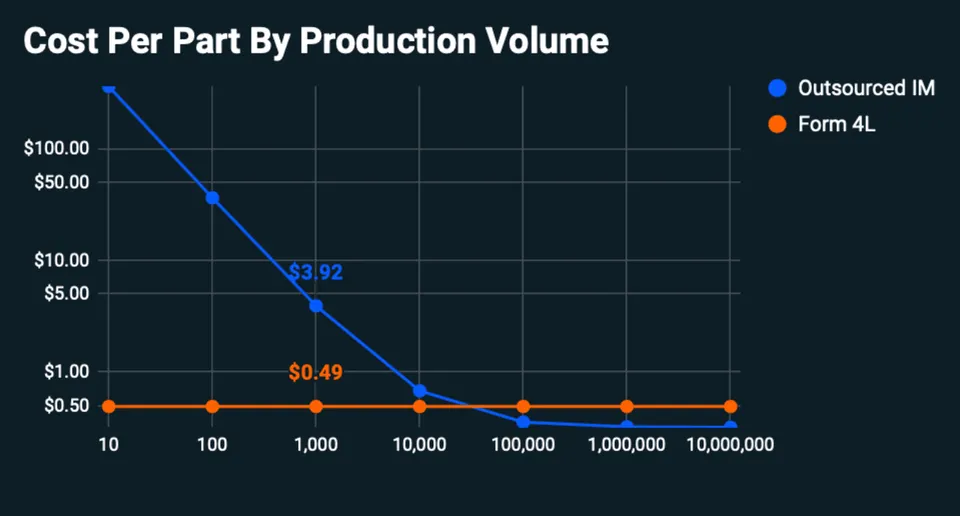

Jak si spočítat bod zlomu

Jednoduchý výpočet pomůže odfiltrovat emoce. Spočítejte celkové náklady na každou technologii:

celkem = fixní náklady + počet kusů * cena za kus + dokončení + riziko změn

Ilustrační příklad: 3D tištěný kryt stojí 120 Kč za kus. Vstřikovaný kryt by stál 20 Kč za kus, ale forma vyjde na 80 000 Kč. Rozdíl v kusové ceně je 100 Kč, takže čistý bod zlomu je 800 kusů. Pod 800 kusů vychází levněji tisk, nad 800 kusů začne dávat smysl forma.

Ve skutečnosti přidejte ještě čas a riziko. Pokud forma trvá šest týdnů a první série může odhalit konstrukční chybu, reálný bod zlomu se posouvá výš. Pokud je návrh stoprocentně stabilní a potřebujete 10 000 kusů, vstřikování bude téměř jistě vhodnější.

U CNC je výpočet podobný. Pokud je díl jednoduchý a stroj ho vyrobí za pár minut, frézování může vyhrát i v menší sérii. Pokud je tvar organický, má dutiny, žebrování, odlehčenou mřížku nebo mnoho variant, 3D tisk získává náskok.

Materiál rozhoduje stejně jako technologie

Pro výrobu nestačí říct, že díl bude tištěný. Musíte zvolit technologii a materiál podle prostředí.

FDM tisk je dostupný, rychlý a výborný pro přípravky, kryty, držáky a funkční plastové díly. PETG je dobrý univerzál do dílny, ASA se hodí ven kvůli UV odolnosti, nylon je vhodný pro houževnaté díly a kompozity s uhlíkovým vláknem zvyšují tuhost. U namáhaných dílů ale myslete na směr vrstev. Díl bývá nejslabší ve směru, kde se vrstvy od sebe mohou odtrhnout.

SLA tisk je přesný a hladký, proto se hodí na jemné modely, šablony, měřicí pomůcky nebo díly s detailním povrchem. Pro rázové zatížení a teplo je potřeba vybrat správnou pryskyřici a ověřit ji v provozu.

SLS nebo MJF jsou vhodné pro profesionální plastové série z nylonu, kde nechcete podpory a potřebujete konzistentnější mechanické chování než u běžného FDM. U e-shopu nebo výrobní firmy to často dává smysl pro stovky malých technických dílů.

Konstrukční zásady pro výrobní 3D tisk

Díl navržený pro frézování nemusí být dobrý díl pro tisk. U 3D tisku využijte žebra místo plného materiálu, zaoblete ostré rohy, zvětšete dosedací plochy a dejte kovové závitové vložky tam, kde se bude často šroubovat. Otvory pro šrouby navrhujte s rezervou a kritické plochy raději po tisku převrtejte nebo kalibrujte.

Před sérií udělejte jednu ověřovací várku. Změřte rozměry, zkuste montáž, nechte díl den pracovat v reálném prostředí a teprve potom tiskněte větší množství. U výrobních přípravků si označte verzi přímo na dílu. Až se za půl roku někdo zeptá, která šablona fungovala nejlépe, nebudete hádat.

Praktické rozhodnutí v pěti otázkách

Před zadáním výroby si projděte tento krátký seznam:

1. Kolik kusů potřebuji teď a kolik za celý život produktu?
2. Je konstrukce už finální, nebo se bude po testu měnit?
3. Musí být díl kovový, přesně opracovaný nebo teplotně velmi odolný?
4. Je dražší čekat na formu, nebo platit vyšší cenu za kus?
5. Přináší tisk něco navíc, třeba nižší hmotnost, složitý tvar, rychlou úpravu nebo personalizaci?

Pokud odpovědi ukazují na malou sérii, rychlou změnu a plastový funkční díl, 3D tisk je silný kandidát. Pokud ukazují na stabilní produkt ve vysokém množství, vstřikování bude pravděpodobně levnější. Pokud rozhoduje kov, přesnost a dlouhodobé zatížení, zvažte CNC.

Shrnutí

3D tisk se ve výrobě vyplatí hlavně tam, kde by forma nebo obráběcí příprava byly příliš pomalé, drahé nebo svazující. Největší hodnotu má u malosériových dílů, přípravků, zakázkových variant, náhradních dílů a konstrukcí, které se ještě ladí. Frézování a vstřikování zůstávají nejlepší volbou pro přesné kovové díly a velké stabilní série.

Neberte 3D tisk jako levnější náhradu všeho. Berte ho jako výrobní nástroj, který vám umožní rychleji ověřovat, měnit a vyrábět přesně tolik kusů, kolik právě potřebujete. V moderní výrobě často nevyhrává technologie s nejnižší kusovou cenou, ale ta, která nejlépe sedí fázi produktu a skutečnému riziku změn.
