Kompozitní filament s uhlíkovým vláknem není automatická náhrada za běžné PETG, ASA nebo nylon. Je to specializovaný materiál pro díly, u kterých potřebujete vyšší tuhost, menší kroucení, stabilnější rozměry a technický matný povrch. Naopak pokud potřebujete pružnost, vysokou rázovou houževnatost nebo levný materiál pro běžné držáky, obyčejný filament často poslouží lépe.
U zkratek PETG-CF, ASA-CF, PA6-CF a PAHT-CF znamená CF příměs krátkých uhlíkových vláken. Ta fungují trochu jako výztuž v plastové matrici. Díl bývá pevnější v ohybu a hlavně tužší, méně se deformuje a tiskne se s menším smršťováním. Zároveň je filament abrazivní, citlivější na správné vysušení a obvykle dražší.
| Materiál | Vyberte ho, když potřebujete | Nehodí se, když |
|---|---|---|
| PETG-CF | snadno tisknutelný tuhý díl, držáky, přípravky, kryty, pěkný matný vzhled | díl bude dlouhodobě v horku, na přímém slunci nebo v extrémním mechanickém zatížení |
| ASA-CF | venkovní díly, UV odolnost, tepelně odolnější kryty a montážní prvky | nemáte uzavřenou tiskárnu nebo nechcete řešit výpary a smrštění ASA |
| PA6-CF | pevné technické díly v suchém prostředí, upínky, páky, přípravky, ozubené a třecí součásti | díl bude pracovat ve vlhku bez ošetření nebo nemáte spolehlivé sušení filamentu |
| PAHT-CF | díly vystavené vyšším teplotám, chemii a dlouhodobému namáhání | potřebujete levný materiál nebo tisknete na otevřené hobby tiskárně bez vhodného hotendu |
Největší rozdíl poznáte v tuhosti. Kompozitní díl se při stejné geometrii méně ohne než díl z čistého plastu. To je výhoda u ramen senzorů, držáků lineárních vedení, montážních přípravků, krytů elektroniky nebo šablon, které musí držet přesný rozměr.
Druhá výhoda je stabilita při tisku. Uhlíková vlákna snižují smršťování a pomáhají držet ostré hrany. Proto se CF materiály často tisknou čistěji než jejich základní plasty. Matný povrch navíc schová vrstvy a drobné nerovnosti.
Nevýhodou je opotřebení trysky. Mosazná tryska se u CF filamentu rychle vybrousí, otvor se zvětší a kvalita tisku půjde dolů. Počítejte s tvrzenou ocelí, kalenou tryskou, případně rubínovou nebo jinou abrazivně odolnou variantou. U nylonových a vysokoteplotních kompozitů dává smysl tryska 0,6 mm, protože snižuje riziko ucpání a lépe propouští vlákna.
PETG-CF je dobrá první volba, pokud chcete tužší a hezčí díl než z běžného PETG, ale nechcete rovnou řešit nylon. Tiskne se relativně snadno, má menší tendenci k deformaci než čistý PETG a povrch bývá matný a technický.
Použijte ho na držáky kamer, montážní adaptéry, jednoduché přípravky do dílny, kryty elektroniky, distanční podložky nebo funkční prototypy. Oproti běžnému PETG získáte menší gumovost a lepší rozměrovou jistotu. To je znát třeba u držáku koncového spínače, který se při dotažení šroubu nesmí prohnout.
Nečekejte ale zázrak v teplotní odolnosti. PETG-CF stále vychází z PETG, takže není ideální pro díly u motoru, v autě za sklem nebo v uzavřeném rozvaděči s vyšší teplotou. Také nemusí být nejlepší pro části, které mají pružit nebo snášet prudké nárazy.
Praktické nastavení: použijte tvrzenou trysku 0,4 nebo 0,6 mm, tiskněte spíš pomaleji než PLA a filament před tiskem vysušte. Pokud se objevují chloupky, prskání v trysce nebo hrubý povrch, problém bývá často vlhkost, ne špatný profil.

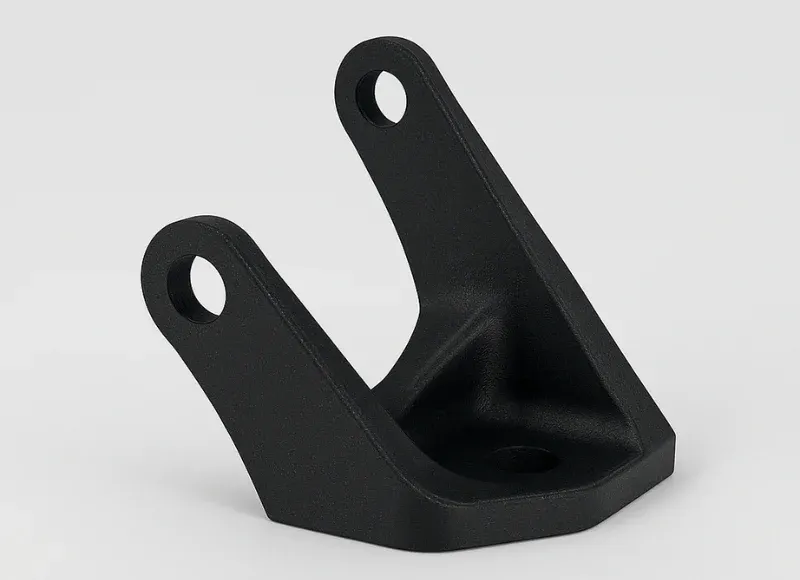

ASA-CF je volba pro díly, které budou venku, na slunci nebo v teplejším prostředí. Základní ASA má dobrou odolnost proti UV záření a počasí, uhlíkové vlákno přidá tuhost, stabilitu a matný povrch. Typicky jde o držáky antén, kryty senzorů, venkovní úchyty, části zahradních zařízení nebo technické kryty u strojů.
Proti PETG-CF lépe snáší venkovní prostředí. Proti čistému ASA bývá rozměrově klidnější a méně se kroutí, ale pořád se chová jako ASA. Ideální je uzavřená tiskárna, stabilní teplota komory a dobré odvětrání. U větších dílů pomůže nahřátá komora, širší brim a pomalejší chlazení.
ASA-CF nedává smysl pro díly, které budete tisknout v obýváku bez filtrace a větrání. Při tisku ASA je potřeba brát vážně výpary. Také počítejte s tím, že přilnavost k podložce a vnitřní pnutí jsou důležitější než u PETG-CF.
Příklad: kryt venkovního teplotního čidla je lepší z ASA-CF než z PETG-CF, protože bude dlouhodobě na slunci. Naopak jednoduchý držák uvnitř tiskárny, kde nejde o UV odolnost, může být levnější a snazší z PETG-CF.
PA6-CF je výrazně techničtější materiál. Základ tvoří nylon PA6, který má dobrou houževnatost, chemickou odolnost a mechanickou výdrž. Uhlíkové vlákno mu přidává tuhost a snižuje deformace při tisku. Výsledkem jsou díly vhodné pro přípravky, čelisti, upínky, páky, převodové díly, vodicí prvky nebo části strojů.
Silnou stránkou PA6-CF je mechanické použití v suchém prostředí. Pokud má díl držet tvar pod zatížením a zároveň nesmí být křehký jako některé tvrdé plasty, PA6-CF je často lepší volba než PETG-CF nebo ASA-CF. Dobře se hodí na dílenské pomůcky, které se často dotahují, přitlačují nebo nesou dynamické zatížení.
Slabina je vlhkost. Nylon vodu ochotně přijímá ze vzduchu. Vlhký filament prská, tvoří bubliny, zhorší povrch a může výrazně oslabit díl. Hotový díl také může ve vlhkém prostředí změnit rozměr a mechanické vlastnosti. Proto PA6-CF patří do suchého boxu a před důležitým tiskem do sušičky.
U PA6-CF už neřešte, jestli stačí běžný hotend a mosazná tryska. Potřebujete abrazivně odolnou trysku, dostatečně vysokou teplotu hotendu, uzavřenou tiskárnu a spolehlivé sušení. U větších dílů pomůže i pomalejší tisk a omezené chlazení.
PAHT-CF označuje vysokoteplotní polyamid s uhlíkovým vláknem. Pod tímto názvem se ale mohou skrývat různé typy polyamidů podle výrobce. Proto se neřiďte jen názvem na cívce a vždy si zkontrolujte datový list konkrétního filamentu.
PAHT-CF zvolte tehdy, když už PETG-CF nestačí teplotně, ASA-CF nestačí mechanicky a PA6-CF je příliš citlivý na vlhkost nebo rozměrovou stabilitu v provozu. Typické použití jsou tepelné kryty, držáky v blízkosti motorů, přípravky pro výrobu, funkční díly strojů, robustní adaptéry a části, které mají zůstat tuhé i v náročnějším prostředí.
Výhoda proti PA6-CF může být lepší stabilita při vyšší teplotě a u některých receptur nižší nasákavost. Nevýhoda je cena, náročnější tisk a vyšší nároky na vybavení. PAHT-CF často potřebuje trysku 0,6 mm, vyšší teplotu, uzavřenou komoru a velmi dobře vysušený materiál. Pokud tiskárna neumí stabilně držet podmínky, výsledek může být horší než u levnějšího materiálu.
Příklad: přípravek, který se používá u zahřátého stroje a musí opakovaně držet přesnou polohu, je kandidát pro PAHT-CF. Kryt kamery v interiéru je zbytečně drahý z PAHT-CF a bohatě stačí PETG-CF.
Začněte prostředím. Bude díl venku? Sáhněte po ASA-CF. Bude v teple nebo u stroje? Zvažte PAHT-CF. Bude v suché dílně a ponese mechanické zatížení? PA6-CF. Jde hlavně o tuhý, pěkný a snadno vytištěný díl? PETG-CF.
Pak řešte typ namáhání. Kompozity s krátkým uhlíkovým vláknem excelují v tuhosti, ale nejsou všesměrně stejně pevné. Směr vrstev je pořád zásadní. Háček nebo držák zatížený kolmo na vrstvy může selhat i z drahého materiálu. Pokud má díl nést zátěž, orientujte vrstvy tak, aby hlavní tah nešel mezi vrstvy, přidejte větší rádiusy a nepodceňujte počet perimetrů.
Nakonec zkontrolujte, jestli materiál odpovídá tiskárně. Otevřená tiskárna s mosaznou tryskou je vhodná maximálně pro nenáročné pokusy s PETG-CF po výměně trysky. Pro ASA-CF a nylonové kompozity už je prakticky nutná uzavřená tiskárna. Pro PAHT-CF počítejte s tím, že profil, sušení a adheze k podložce budou rozhodovat o výsledku.
U CF filamentů navrhujte díly jako technické výlisky, ne jako dekorace. Ostré vnitřní rohy nahraďte rádiusy, kolem šroubů přidejte dost materiálu a vyhněte se tenkým stojinám, které mají pružit. Kompozit je tuhý, ale tenká část se může zlomit dřív než pružnější plast.
Pro funkční díly často funguje 4 až 6 perimetrů lépe než extrémní výplň. Perimetry nesou hlavní zatížení a zlepšují pevnost otvorů, žeber i hran. Výplň nastavte podle použití, například 25 až 40 procent pro běžné přípravky a více pro lokálně namáhané bloky. U šroubovaných spojů zvažte kovové závitové vložky.
Pokud má díl držet přesný rozměr, vytiskněte nejprve krátký test: otvor pro šroub, čep, západku nebo dosedací plochu. CF materiály mohou mít jinou toleranci než jejich nevyztužené varianty a tvrdší povrch se hůř dodatečně upravuje.
První chyba je tisk z mokré cívky. U PETG-CF to zhorší vzhled, u nylonů to může zničit mechanické vlastnosti. Druhá chyba je mosazná tryska. I když první menší díl vyjde, tryska se postupně opotřebuje a další tisky budou horší. Třetí chyba je přehnané očekávání pevnosti. CF filament nezachrání špatně orientované vrstvy, příliš tenkou stěnu ani ostrý roh v místě napětí.
Čtvrtá chyba je volba nejdražšího materiálu bez důvodu. PAHT-CF je skvělý, když opravdu potřebujete jeho vlastnosti. Pro držák na stole ale přinese hlavně vyšší cenu a náročnější tisk. U kompozitů se vyplatí vybírat od požadavku dílu, ne podle toho, co zní nejprofesionálněji.
PETG-CF berte jako praktický vstup do kompozitů. ASA-CF použijte venku a na slunci. PA6-CF zvolte pro mechanicky namáhané díly v suchém prostředí. PAHT-CF nasazujte až ve chvíli, kdy potřebujete vyšší teplotní odolnost, stabilitu a profesionální technické vlastnosti.
Nejdůležitější příslušenství není jen drahá cívka. Je to suchý box, sušička filamentu, abrazivně odolná tryska, dobře zvolená orientace dílu a reálný test v podmínkách, kde bude díl pracovat.
