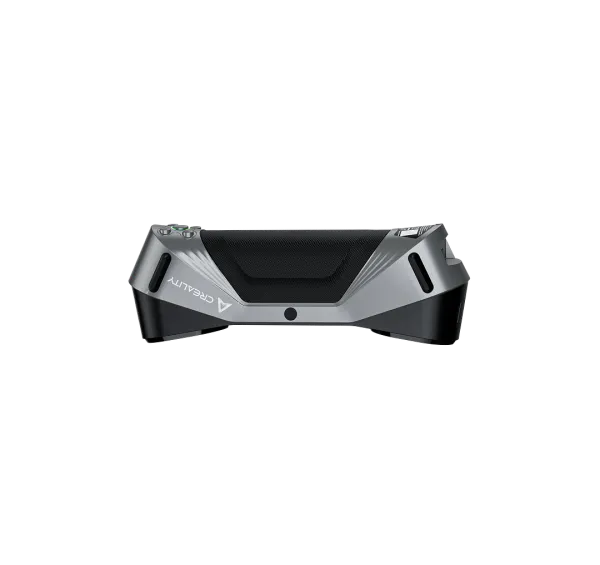

Creality CR-Scan Raptor 3D Skener

Creality CR-Scan Raptor 3D Skener
Náhledy obrázků
24 990 Kč
  • Inovativní kombinace modrého laseru a infračervených světelných zdrojů, která pokrývá skenování malých, středních i velkých objektů.
  • 7 paralelních modrých laserových čar pro jemné skenování detailů, jednotlivá laserová čára je velmi tenká, až 0,1 mm, což umožňuje získat ostřejší a jasnější hrany.
  • Vysokorychlostní skenování: Rychlost skenování pomocí modrého světla až 60 snímků za sekundu; rychlost skenování pomocí infračerveného světla až 20 snímků za sekundu.
  • Skenování pomocí infračerveného strukturovaného světla, není potřeba žádné značky. Vybaven jedinečným algoritmem pro mapování obličeje, který zachycuje více detailů, skenování lidského těla trvá pouze 2 minuty.
  • Systémové požadavky: Windows 10/11 (64bit): i7-Gen7, grafická karta Nvidia (6 GB videopaměti), 16 GB paměti nebo více; macOS: 11.7.7 a vyšší, procesory Apple M1/M2/M3; RAM: 16 GB nebo více.
Dostupnost:Poslední 1 ks!

Objednávky vyřizujeme a odesíláme ihned během pracovního dne.

V ceně zdarma · Prémiová podpora na 1 týden

Kód produktu:6971636400189
Kategorie:3D Skenery, Stroje
Výrobce:Creality

Naše videa o tomto produktu

Play

Creality Raptor: Druhá část – Co zvládne a kde má své limity?

Proč koupit u nás

Další videa

Creality CR-Scan Raptor Unboxing a můj První 3D Scan – Vysoce Přesné Skenování s Modrým Laserem

Creality CR-Scan Raptor

Modrý laser a NIR s metrologickou přesností.

Sedm paralelních modrých laserových čar a infračervené strukturované světlo. Přesnost až 0,02 mm pro předměty od 5 mm do 2 m.

Přesnost
0,02 mm
Rychlost laserového skenování
60 fps
Velikost objektů
5-2000 mm
Hmotnost
372 g
Dva zdroje světla v jednom skeneru.

Modrý laser + NIR

Dva zdroje světla v jednom skeneru.

CR-Scan Raptor kombinuje modrý laser a infračervené světlo. Pokryje malé, střední i velké předměty a hodí se pro technické i kreativní skenování.

Režimy skenování

Detail, nebo rychlost bez značek.

Modrý laser zachytí jemné detaily a ostré hrany, infračervené světlo rychle naskenuje větší předměty i lidi.

7 modrých laserových čar

Každá čára je tenká jen 0,1 mm, takže mračno bodů má ostré hrany. V modrém režimu dosahuje přesnost až 0,02 mm.

Přesné a detailní skenování

Optika a elektronika pro přesnost.

Raptor zvládne skenování zblízka i z dálky a udrží stabilní přesnost i při vyšších a nižších teplotách.

3D kamera 2,3 Mpx

3D kamera 2,3 Mpx

Kamera s vysokým rozlišením pro ostré hrany mračna bodů.

Kvalitní optika

Kvalitní optika

Objektiv φ20 mm s velkou hloubkou ostrosti, devět skleněných čoček a zkreslení pod 5 ‰.

Teplotní kompenzace

Teplotní kompenzace

Algoritmus udržuje přesnost stabilní i při změnách teploty.

Rychlé skenování

Až 60 snímků za sekundu.

Modrý laser skenuje rychlostí až 60 fps, infračervené světlo až 20 fps.

Až 60 snímků za sekundu.
Celá postava přibližně za 2 minuty.

Obličej a tělo

Celá postava přibližně za 2 minuty.

Režim pro obličej a tělo využívá vlastní algoritmus mapování tváře, který zachytí více detailů.

Pro všechny velikosti

Předměty od 5 mm do 2 m.

Kombinace laserových čar a infračerveného světla zvládne předměty od 5 × 5 × 5 mm do 2000 × 2000 × 2000 mm: figurky, šrouby, obličeje, postavy i autodíly.

Předměty od 5 mm do 2 m.
Plynulé skenování z ruky.

Stabilní sledování

Plynulé skenování z ruky.

Technologie One-Shot 3D snižuje riziko ztráty stopy a rychlé navázání usnadňuje skenování z ruky.

Černé a kovové předměty bez přípravy.

Bez matovacího spreje

Černé a kovové předměty bez přípravy.

Auta, autodíly, pneumatiky a další černé nebo kovové předměty naskenujete bez skenovacího spreje.

Barevný model i v tmavém prostředí.

24bitové barvy

Barevný model i v tmavém prostředí.

Dvanáct LED diod v prstenci prosvětlí texturu i při slabém osvětlení a skener věrně zachytí barvy předmětu.

Správné světlo pro každý režim.

Dvoubarevné přisvětlení

Správné světlo pro každý režim.

Modré světlo doplňuje skenování laserovými čarami, bílé zjasňuje barevnou texturu.

Pohodlná práce

Ovládání přímo na skeneru, nízká hmotnost a kalibrace pro dlouhodobou přesnost.

Intuitivní ovládání

Intuitivní ovládání

Prstencová kontrolka ukazuje stav skenování a tlačítka jsou přímo na skeneru.

Jen 372 g

Jen 372 g

Lehký skener ovládáte jednou rukou a ruka se při dlouhé práci tolik neunaví.

Skleněná kalibrační deska

Skleněná kalibrační deska

Přesná skleněná deska pomáhá udržet vysokou přesnost skeneru.

Kde Raptor použijete

Od kontroly kvality a reverzního inženýrství po autodíly a zdravotnictví.

Kontrola kvality

Kontrola kvality

Měření a porovnání vyrobených dílů.

Reverzní inženýrství

Reverzní inženýrství

Digitalizace dílů pro úpravy a výrobu náhrad.

Autodíly

Autodíly

Dveře, mřížky a další díly karoserie.

Zdravotnictví

Zdravotnictví

Otisky zubů, chodidla a další části těla.

Obsah balení

  • 3D skener CR-Scan Raptor
  • Datový kabel USB 3.0 (USB-C/USB-A)
  • Napájecí adaptér s mezinárodními koncovkami
  • Skleněná kalibrační deska
  • Reflexní značky 6 mm a 3 mm
  • Podložka pro skenování
  • Adaptér USB-C
  • Čisticí hadřík
  • Stručný návod, certifikát a záruční list
  • Přenosné pouzdro

Porovnání 3D skenerů Creality

Model Zdroj světla Přesnost Rychlost Velikost objektů Hmotnost Bezdrátově
Creality Sermoon X1 34+7+1 modrých laserových čar + NIR 0,02 mm 90 fps 5-4 000 mm 530 g Modul v balení
Creality Sermoon P1 22+7+1 modrých laserových čar + NIR 0,02 mm 100 fps 5-4 000 mm 830 g Samostatný, s displejem
Creality Sermoon S1 34+7+1 modrých laserových čar + NIR 0,02 mm 90 fps 5-4 000 mm 508 g S volitelným modulem
Creality CR-Scan RaptorX 34+7 modrých laserových čar + NIR 0,02 mm 60 fps 5-4 000 mm 405 g Modul v balení
Creality CR-Scan Raptor Pro 22+7 modrých laserových čar + NIR 0,02 mm 60 fps 5-4 000 mm 405 g S volitelným modulem
Creality CR-Scan Raptor Tento skener 7 modrých laserových čar + NIR 0,02 mm 60 fps 5-2 000 mm 372 g S volitelným modulem
Creality CR-Scan Otter Infračervené strukturované světlo 0,02 mm 20 fps 10-2 000 mm 390 g S volitelným modulem
Creality Otter Lite Infračervené strukturované světlo 0,05 mm 30 fps 20-2 000 mm 300 g Modul v balení
Creality CR-Scan Ferret Pro Infračervené strukturované světlo 0,1 mm 30 fps 150-2 000 mm 105 g Modul v balení

Časté dotazy

Kdy použít modrý laser a kdy infračervené světlo?

Modrý laser použijte pro menší a technické díly, u kterých záleží na přesnosti a ostrých hranách. Infračervené světlo je rychlejší pro větší předměty a lidi a u předmětů s výraznou strukturou nepotřebuje značky.

Čím se liší Raptor od Raptor Pro?

Raptor Pro má navíc 22 křížových laserových čar pro rychlé skenování větších předmětů a zvládne objekty až do 4 m. Raptor je určen pro předměty do 2 m.

Umí Raptor skenovat bezdrátově?

Ano, s modulem Scan Bridge, který se prodává samostatně. Bez něj se skener připojuje k počítači kabelem USB.

V jakém formátu model získám?

CrealityScan pro Windows a macOS exportuje modely ve formátech STL, OBJ a PLY.

Poznámky k údajům

  1. Parametry vycházejí z údajů výrobce Creality.
  2. Přesnost až 0,02 mm platí pro režim modrého laseru při vzdálenosti 100 mm. V infračerveném režimu je přesnost až 0,1 mm.
  3. Modul Scan Bridge se prodává samostatně.
Modrý laser a infračervené světlo (NIR) CR-Scan Raptor integruje inovativní kombinaci modrého laseru a infračervených světelných zdrojů, která pokrývá skenování malých, středních i velkých objektů, což splňuje požadavky různých průmyslových scénářů 3D skenování. 7 laserových čar, metrologická přesnost 7 paralelních modrých laserových čar pro jemné skenování detailů, jednotlivá laserová čára je tak jemná jako 0,1 mm, což umožňuje získat ostřejší a jasnější hrany bodového mraku. Metrologická přesnost, ve skenovacím režimu modrého laseru lze dosáhnout přesnosti až 0,02 mm. Vysokorychlostní skenování nad vaše očekávání Infrared Structured Light Scanning (Skenování pomocí infračerveného strukturovaného světla) Skenování bez markerů. CR-Scan Raptor využívá speckle matching 3D imaging, což znamená, že není potřeba používat značky pro bohatě strukturované objekty. Objekty lze rychle a přímo skenovat. Unikátní algoritmus pro skenování obličeje a těla Režim obličeje a těla je vybaven jedinečným algoritmem pro mapování obličeje, který zachycuje více detailů. Skenování lidského těla trvá pouze 2 minuty. Pokročilý algoritmus pro teplotní kompenzaci Zlepšuje teplotní stabilitu a zajišťuje přesnost. Univerzální skenování pro všechny velikosti Kombinace lineárních laserů a infračerveného strukturovaného světla umožňuje CR-Scan Raptor skenovat objekty ve velikostech od 555 mm³ až po 2000x2000x2000 mm³. Bez námahy skenuje malé figurky, šrouby, obličeje, lidská těla, automobilové součástky a další. Anti-shaking pro plynulé skenování CR-Scan Raptor je vybaven technologií One-Shot 3D imaging, která zajišťuje přirozenou stabilitu a menší pravděpodobnost ztráty sledování. Rychlá zpětná reakce zajišťuje plynulejší ruční skenování. Skenování černých/kovových objektů bez sprejů I bez použití skenovacího spreje lze skenovat auta, automobilové díly, pneumatiky a další černé/kovové objekty a získat požadovaný modelový efekt. 24bitové plnobarevné skenování Díky 12 kruhovým LED diodám pro textury může zvýšit jas barevného mapování v tmavém prostředí a věrně prezentovat barvy objektů. Klidné skenování v různých prostředích Dvojbarevné kruhové LED textury mohou pomoci dosáhnout realističtějších výsledků skenování. Intuitivní zážitek Kruhový indikátor světla poskytuje zpětnou vazbu o stavu skenování v reálném čase; v kombinaci s tlačítky nabízí pohodlné a snadné ovládání. Lehký a přenosný, ovládání jednou rukou Lehký (372g), což účinně snižuje únavu při dlouhodobé práci. Vysoce přesná kalibrační deska z tvrzeného skla Použití kalibrační desky s vysoce přesným skleněným substrátem pro kalibraci přesnosti umožňuje zachování vysoké přesnosti skeneru. Specifikace skeneru CR-Scan Raptor
  • Režim skenování: Modré světlo (7 modrých laserových čar) / NIR (infračervené binokulární strukturované světlo)
  • Modré světlo:
    • Přesnost: Až 0,02 mm @ 100 mm
    • 3D rozlišení: 0,02-2 mm
    • Rychlost skenování: Až 60 fps
    • Min. objem skenování: 5 mm x 5 mm x 5 mm
    • Rozsah jednoho zachycení: 270 mm x 170 mm @ 300 mm
    • Pracovní vzdálenost: 150 mm - 400 mm
    • Mapování barev: Ano
    • Režim zarovnání: Značky
  • NIR (infrared binocular structured light):
    • Přesnost: Až 0,1 mm
    • 3D rozlišení: 0,1-2 mm
    • Rychlost skenování: Až 20 fps
    • Rozsah jednoho zachycení: 930 mm x 580 mm @ 1000 mm
    • Pracovní vzdálenost: 170 mm - 1000 mm
    • Mapování barev: Ano
    • Režim zarovnání: Značky / geometrie / textura
  • Obecné parametry:
    • Rozlišení 3D obrazové kamery: 1920 x 1200
    • Doplňkové světlo pro barvy: 12 bílých LED
    • Vylepšení rozpoznání značek: 12 infračervených LED
    • Laserová bezpečnost: Třída I (bezpečné pro oči)
    • Tlačítko: Mechanické
    • IMU: Ano
    • Výstupní formát: OBJ/STL/PLY
    • Vstupní napájení: 12V 2A
    • Datové rozhraní: Type-C/USB3.0
    • Rozměry zařízení: 215 mm x 50 mm x 74 mm
    • Hmotnost zařízení: 372 g
    • Kalibrační deska: Vysoce přesná skleněná kalibrační deska
    • Podpora bezdrátového skenování: Podporováno v kombinaci s budoucími bezdrátovými skenovacími doplňky
    • Systémová podpora: Windows/macOS
    • Provozní teplota: -10°C až 40°C
    • Provozní vlhkost: 0-90% RH
Přesnost je hodnocena v laboratorních podmínkách (měřicí objekt je 100mm sférový pár) a skutečné výsledky mohou být ovlivněny provozními prostředími, jako je teplota, vibrace a další faktory.
