Jak připravit podklady pro 3D tisk: STL, STEP, tolerance a měřítko

Dobře připravený 3D model šetří čas, materiál i peníze. U dekorace často stačí, že soubor půjde otevřít ve sliceru. U funkčního dílu už ale rozhoduje měřítko, správný formát, tloušťky stěn, vůle mezi díly a to, jestli je model opravdu tisknutelný.

Tento návod shrnuje, co zkontrolovat před odesláním podkladů k 3D tisku nebo před domácím slicováním. Hodí se pro technické díly, krytky, držáky, náhradní součástky, prototypy i malé série.

Rychlý kontrolní seznam

Před exportem nebo objednávkou si ověřte hlavně toto:

• Model je ve správném měřítku, ideálně v milimetrech.
• Soubor obsahuje skutečné těleso, ne jen plochy bez tloušťky.
• Geometrie je uzavřená, bez děr, překryvů a volných hran.
• Tenké stěny nejsou tenčí než zvládne zvolená technologie.
• Funkční plochy mají navrženou vůli, ne přesný kontakt na nulu.
• Důležité rozměry jsou uvedené v poznámce nebo výkresu.
• U mechanických dílů posíláte ideálně STEP i STL.
• U vícedílných sestav je jasné, co má být oddělený díl a co jeden výtisk.

STL, STEP nebo 3MF: co poslat

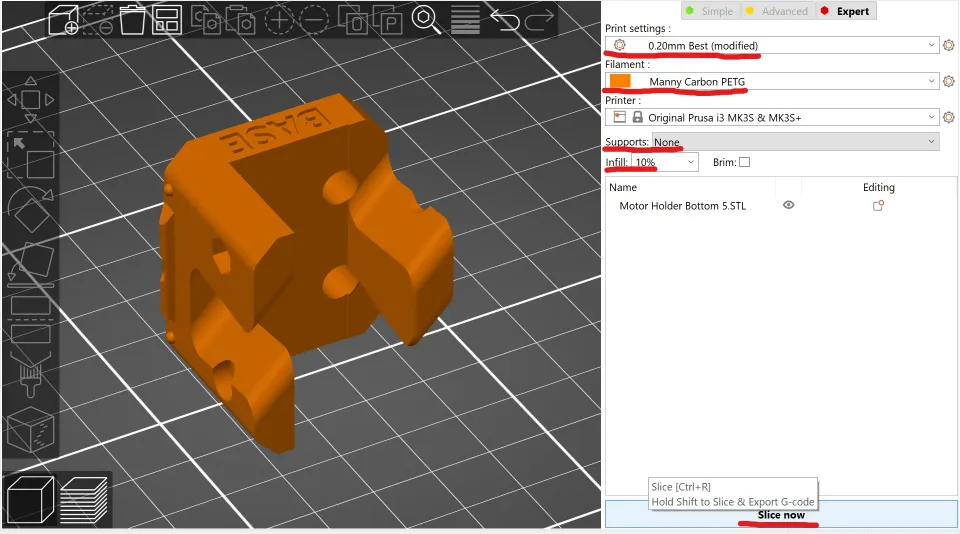

STL

STL je nejběžnější formát pro 3D tisk. Popisuje povrch modelu jako síť trojúhelníků. Je jednoduchý, podporují ho prakticky všechny slicery a pro mnoho zakázek úplně stačí.

Má ale omezení. STL neukládá jednotky, barvy, materiál ani historii modelu. Když je model exportovaný v palcích a slicer ho načte jako milimetry, díl může být 25,4krát menší. Proto je důležité po importu zkontrolovat aspoň jeden známý rozměr.

STL je vhodné, když:

• tisknete hotový model bez dalších úprav,
• jde o dekoraci, jednoduchý držák nebo krabičku,
• nepotřebujete měnit rozměry v CADu,
• model je už opravený a zkontrolovaný.

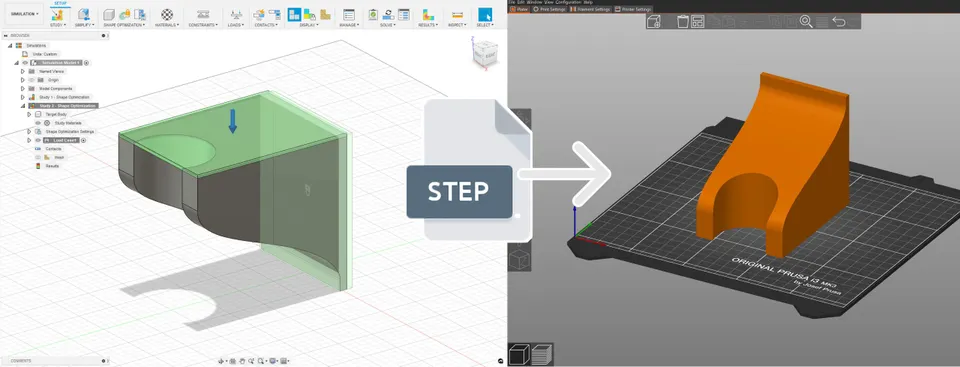

STEP

STEP je CAD formát pro přesnější výměnu technických modelů. Nejde o trojúhelníkovou síť, ale o popis objemové geometrie. Díky tomu se lépe upravuje, měří a kontroluje.

U funkčních součástek je STEP často cennější než samotné STL. Pokud je potřeba upravit díru, změnit tloušťku stěny, doplnit zkosení nebo ověřit sestavu, z STEP souboru se pracuje výrazně lépe. Moderní slicery umí STEP často přímo otevřít, ale při přípravě tisku se stejně převádí na tisknutelnou síť.

STEP posílejte hlavně tehdy, když:

• jde o technický díl s přesnými rozměry,
• má díl pasovat do jiné součásti,
• očekáváte konzultaci, úpravu nebo optimalizaci,
• máte sestavu více dílů,
• chcete zachovat kvalitní geometrii pro budoucí změny.

Nejlepší praxe pro zakázkový tisk je jednoduchá: pošlete STEP jako zdrojový technický model a STL jako náhled toho, jak jste si představovali export pro tisk.

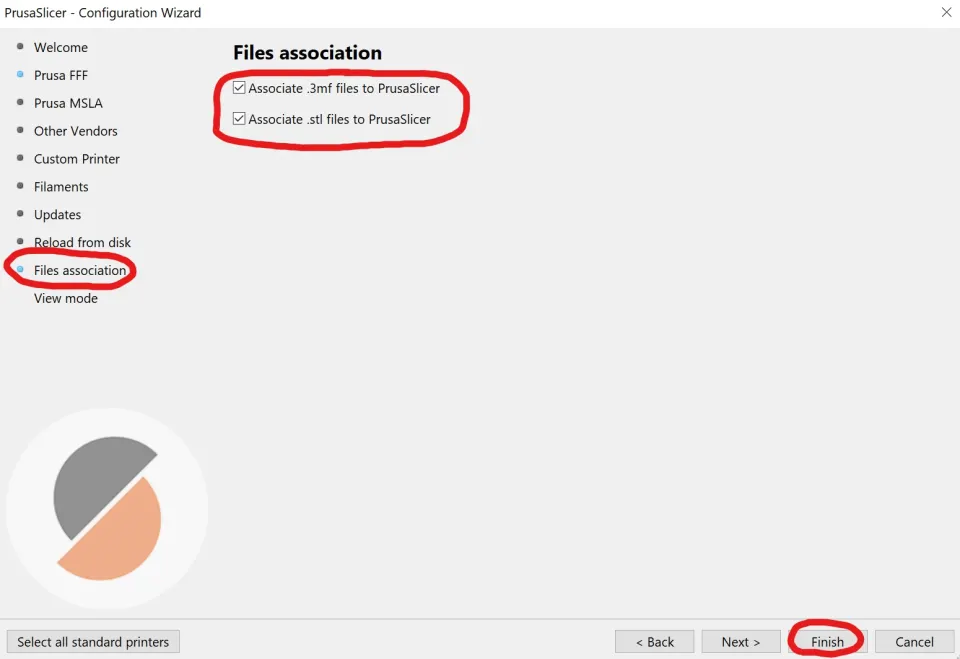

3MF

3MF se hodí, když chcete předat víc než samotný tvar. Umí nést informace o více objektech, jejich poloze, barvách, materiálech a někdy i slicer nastavení. Je praktický pro vícemateriálový tisk, předpřipravené projekty a modely s více částmi na jedné podložce.

U běžné objednávky technického dílu ale nenahrazuje STEP. Pokud má někdo díl kontrolovat nebo upravovat v CADu, pošlete stále i STEP.

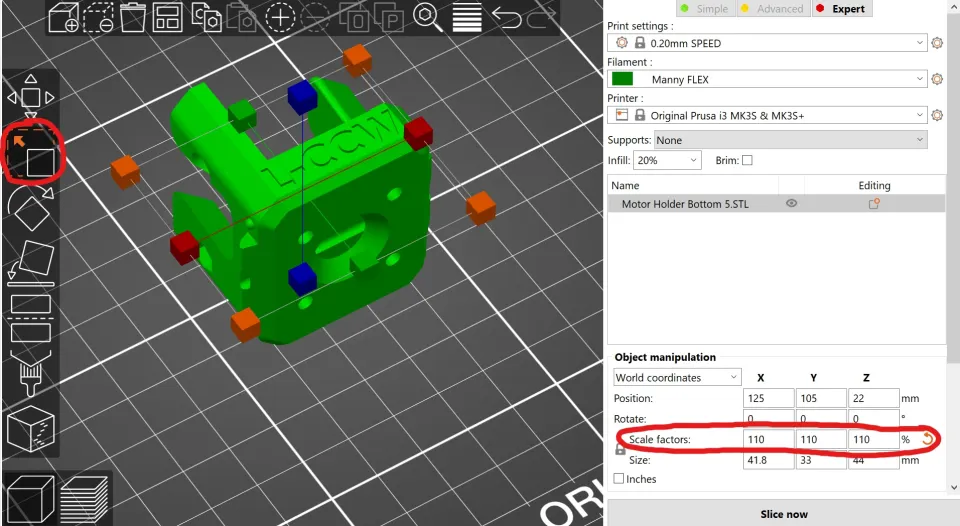

Měřítko: nejčastější chyba je jednotka

3D tisk se v praxi připravuje v milimetrech. I když modelujete v centimetrech nebo palcích, export pro tisk nastavte do milimetrů a po importu zkontrolujte rozměr.

Praktický postup:

1. V CADu si označte jeden známý rozměr, například šířku 80 mm.
2. Exportujte model jako STL nebo STEP.
3. Otevřete soubor ve sliceru nebo prohlížeči modelů.
4. Zkontrolujte, že stejný rozměr má 80 mm, ne 80 palců, 8 mm nebo 2032 mm.

Pokud je model špatně velký, neopravujte funkční díl odhadem procenty ve sliceru. Vraťte se do CADu, nastavte jednotky správně a exportujte znovu. Škálování ve sliceru má smysl u dekorací, figurek nebo maket. U dílů s otvory, závity a dosedacími plochami může změnit vůle a zničit funkci.

Tolerance a vůle nejsou totéž

Tolerance říká, jak velká odchylka od navrženého rozměru je ještě přijatelná. Vůle je záměrná mezera mezi dvěma díly, aby do sebe zapadly, posouvaly se nebo se otáčely.

Příklad: pokud navrhnete kolík 10,00 mm a otvor 10,00 mm, není to dobrý návrh pro běžný 3D tisk. I kdyby byl tisk velmi přesný, povrch nebude dokonale hladký a otvor bývá často nepatrně menší. Pro zasunutí kolíku je potřeba otvor zvětšit nebo kolík zmenšit.

Orientační startovací hodnoty pro plastové díly:

Berete je jako výchozí bod, ne jako univerzální normu. Materiál, orientace tisku, kalibrace tiskárny, velikost dílu i postprocessing mohou výsledek změnit. U série nebo dražšího dílu se vyplatí nejdřív vytisknout malý testovací vzorek s několika vůlemi.

Praktické příklady vůlí

Víčko na krabičku

Pokud má víčko nasednout na krabičku z FDM tisku, nezačínejte nulovou vůlí. Pro jednoduché nasazení zkuste například 0,3 mm na každé straně. U malého víčka to může být akorát, u většího krytu bude možná potřeba víc kvůli deformaci rohů.

Kulatý čep do otvoru

Pro čep o průměru 10 mm navrhněte otvor podle požadovaného chování. Pro těsnější ruční zasunutí může dávat smysl otvor 10,2 až 10,3 mm. Pro volné otáčení může být lepší 10,5 mm nebo víc. U otvorů po FDM tisku počítejte s tím, že vnitřní průměr může vyjít menší než v modelu.

Díra pro šroub

U samořezného šroubu netiskněte finální metrický závit bez rozmyslu. Často je lepší navrhnout pilotní otvor, vyzkoušet průměr na vzorku a případně použít závitovou vložku. Pro opakované šroubování jsou teplem zalisované mosazné vložky spolehlivější než plastový závit.

Zaklapávací zámek

U pružných západek myslete na směr vrstev. Díl je mezi vrstvami slabší než v rovině vrstvy, takže tenký jazýček orientovaný špatným směrem může prasknout. Přidejte rádius v kořeni západky, vyhněte se ostrým vnitřním rohům a počítejte s prototypem.

Tloušťky stěn a malé detaily

Model musí mít objem. Plocha bez tloušťky, například skořepina z vizualizačního programu, není sama o sobě tisknutelný díl. Každá stěna musí být tak silná, aby ji tiskárna dokázala vytvořit.

U běžného FDM tisku s tryskou 0,4 mm je rozumné navrhovat stěny jako násobky šířky extruze. Místo stěny 0,55 mm je praktičtější 0,8 mm, 1,2 mm nebo 1,6 mm. Pro pevné držáky bývá často lepší začít kolem 2 až 3 mm podle zatížení a geometrie.

U jemných nápisů, drážek a reliéfů myslete na to, že slicer neumí vytisknout detail menší než dovolí tryska, materiál a výška vrstvy. Co vypadá dobře na monitoru, může na výtisku zmizet nebo se slít.

Uzavřená geometrie: model musí být tisknutelný

Slicer potřebuje poznat, co je uvnitř a co je venku. Proto má být model uzavřený, objemový a bez chyb sítě.

Zkontrolujte hlavně:

• díry v povrchu,
• volné hrany,
• převrácené normály,
• vnitřní překryté stěny,
• zdvojené plochy,
• více těles, která se jen dotýkají v bodě nebo hraně,
• extrémně malé odštěpky po exportu nebo skenování.

U CAD modelů je nejlepší opravit problém ve zdroji, ne až v STL. Automatická oprava sítě může pomoct, ale u technického dílu může zároveň změnit rozměr nebo odstranit detail, který měl být funkční.

Export STL: kvalita sítě bez zbytečně obřího souboru

Při exportu STL obvykle nastavujete jemnost trojúhelníkové sítě. Různé programy používají různé názvy, například chord height, deviation, angle tolerance, refinement nebo resolution.

Příliš hrubý export udělá z válce viditelný mnohoúhelník. Příliš jemný export vytvoří obrovský soubor, který se pomalu otevírá, ale tisk už nemusí být lepší, protože limituje tryska a technologie.

Doporučený postup:

• Pro technické díly používejte binární STL.
• U viditelných oblouků a válců zvolte vysokou kvalitu exportu.
• U jednoduchých hranatých dílů není extrémně jemná síť potřeba.
• Po exportu si model prohlédněte ve sliceru, hlavně kruhové a zakřivené plochy.
• Pokud má STL stovky megabajtů a jde o jednoduchý díl, export je pravděpodobně zbytečně jemný.

Jako praktický začátek lze u běžných CAD exportů použít odchylku přibližně 0,01 až 0,05 mm pro menší a střední díly. U velkých dekorativních dílů může stačit hrubší nastavení. U přesných malých tvarů nebo hladkých viditelných křivek volte jemnější export a ověřte výsledek náhledem.

Orientace tisku patří do návrhu

Model není hotový jen tím, že má správný tvar. U 3D tisku záleží i na tom, jak bude položený na podložce.

Orientace ovlivňuje:

• pevnost ve směru zatížení,
• kvalitu povrchu,
• přesnost otvorů,
• množství podpor,
• riziko deformace,
• viditelnost vrstev.

Když navrhujete držák, který ponese tah nebo ohyb, přemýšlejte, kudy povedou vrstvy. Když navrhujete pohledový kryt, rozhodněte, která strana má být nejhezčí a kde mohou být stopy po podporách. Pokud si nejste jistí, přiložte k objednávce poznámku, která plocha je funkční a která je pohledová.

Co přidat k objednávce nebo zadání

Samotný soubor často nestačí. U funkčního dílu napište krátké zadání:

• k čemu díl slouží,
• které rozměry jsou kritické,
• s čím má díl lícovat,
• zda má být pevný, pružný, tepelně odolný nebo vzhledový,
• jestli je důležitější cena, rychlost, pevnost nebo povrch,
• zda se může upravit orientace, tloušťka nebo detail kvůli lepšímu tisku.

Pokud máte výkres, přiložte ho. Nemusí jít o složitou technickou dokumentaci. Často stačí obrázek s několika rozměry, označením funkčních ploch a poznámkou typu: „tento otvor musí pasovat na šroub M4“ nebo „tato plocha bude dosedat na hliníkový profil“.

Nejčastější chyby

• Model je ve špatném měřítku, protože STL neobsahuje jednotky.
• Díl je navržen bez vůle, takže se sestava nedá složit.
• Tenké stěny se ve sliceru ztratí nebo vyjdou křehké.
• Kulaté plochy jsou exportované moc hrubě a vypadají hranatě.
• Soubor je jen povrch bez objemu.
• Více dílů je v jednom STL bez jasného oddělení.
• Funkční otvor je orientovaný tak, že podpory zhorší přesnost.
• Autor modelu škáluje ve sliceru součástku, která má přesně pasovat.

Doporučený postup pro spolehlivý výsledek

U dekorativního modelu stačí kvalitní STL nebo 3MF, kontrola měřítka a náhled ve sliceru. U technického dílu postupujte pečlivěji:

1. Modelujte v milimetrech a s reálnou tloušťkou stěn.
2. Navrhněte vůle podle technologie a funkce.
3. Zaoblete ostré vnitřní rohy, kde hrozí prasknutí.
4. Ověřte, že model je uzavřené objemové těleso.
5. Exportujte STEP pro úpravy a STL pro tiskový náhled.
6. Zkontrolujte rozměry po importu do sliceru.
7. U kritických sestav vytiskněte nejdřív testovací část.

Dobré podklady nejsou jen „soubor ke stažení“. Jsou to informace, které pomůžou vyrobit díl tak, aby pasoval, vydržel a nemusel se tisknout znovu. Nejvíc problémů vyřešíte už v CADu: správnými jednotkami, rozumnými vůlemi, čistou geometrií a jasným zadáním.
